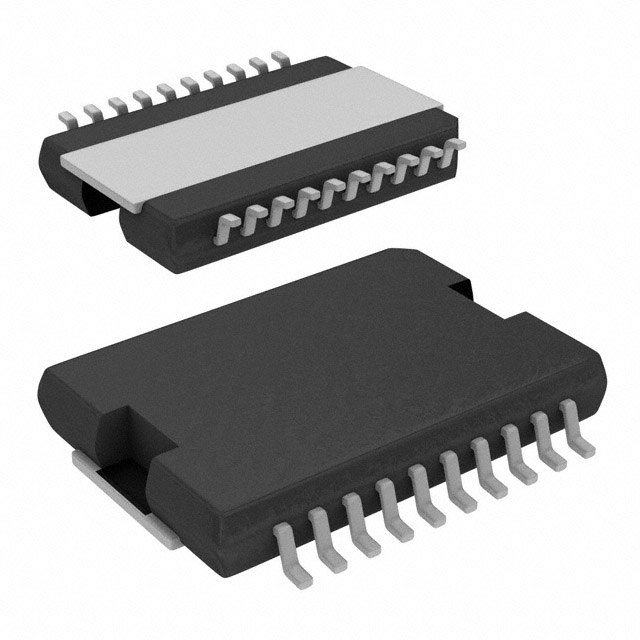

MC33887APVWR2单片H桥功率IC-型号参数

品牌：	NXP
型号：	MC33887APVWR2
批号：	22+
数量：	5000
制造商：	NXP
产品种类：	马达/运动/点火控制器和驱动器
RoHS：	是
工作电源电压：	28 V
工作电源电流：	5 A
最小工作温度：	- 40 C
最大工作温度：	+ 125 C
安装风格：	SMD/SMT
封装 / 箱体：	HSOP-20
工作温度范围：	- 40 C to + 125 C
系列：	MC33887
湿度敏感性：	Yes
零件号别名：	935317171518
单位重量：	2.215 g

33887是一款单片H桥功率IC，具有负载电流反馈功能，是闭环直流电机控制的理想选择。IC集成了内部控制逻辑、电荷泵、栅极驱动和低RDS（on）MOSFET输出电路。33887能够控制电感负载，其连续直流负载电流高达5.0 A，峰值电流有效限制在5.2 A和7.8 A之间。输出负载可以在高达10 kHz的频率下进行脉宽调制。负载电流反馈特性提供了一个比例（负载电流的1/375）恒定电流输出，适用于通过微控制器的a/D输入进行监控。该特性便于闭环转矩/速度控制以及开路负载检测的设计。它符合汽车应用的严格要求，完全符合AEC-Q100 1级资质。故障状态输出引脚报告欠压、短路和过热情况。两个独立的输入提供两个半桥总输出的极性控制。两个禁用输入强制H桥输出为3状态（显示高阻抗）。33887是在−40°C≤TA≤125°C的温度范围和5.0 V≤V+≤28 V的电压范围内参数化规定的。在电压高达40 V的情况下运行，并降低规格
